等离子感应炉炉体的构造

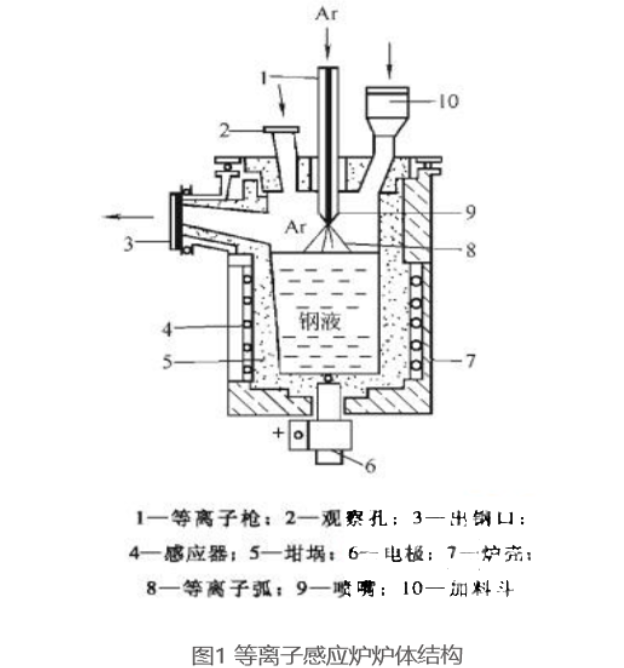

等离子感应炉是近年来出现的一种新型的冶炼设备。其主要有感应炉及等离子弧发生装置两大部分组成。感应炉炉体可以与工频炉或三倍频炉、中频炉配套使用，其炉体结构如图1所示。

　　(1) 感应线圈和坩埚

　　等离子感应炉的感应线圈包括供加热用线圈和搅拌用线圈。小容量炉子只有加热线圈，大容量炉子除加热线圈外还配有搅拌线圈。感应线圈的结构形式和普通感应炉的相同。坩埚材质与普通感应炉的相同，不同点是坩埚底部安装有水冷阳极。

　　(2)炉盖

　　等离子感应炉的炉盖是双层钢板结构，通水冷却，内衬耐火材料。在炉盖的中央开有一孔，供等离子枪体伸入炉内，枪体与炉盖之间的间隙，用耐热的石棉制品密封。炉盖上还装有加料斗，供加入微量合金元素、脱氧剂、易氧化元素时使用，加料斗用盖密封。在冶炼过程中，为了观察炉内情况，还在炉盖上安装有闪频观察装置或带刷的石英玻璃观察窗。炉盖和炉体接触部分通有冷却水，其间装有密封圈，以免大气渗入炉内。

　　(3)炉壳

　　炉壳的结构为全封闭式。全封闭式炉壳，将坩埚、感应线圈全部封闭在内。全封闭式炉壳具有密封性良好、容易控制炉内压强以及精炼效果好等优点。但是，这种炉壳结构比较复杂，需特别注意解决水、电引进处和炉壳的绝缘，以及感应线圈周围磁场对炉壳的作用等问题。全封闭炉壳可保持正压操作。采用何种炉壳应当根据冶炼钢种和实际情况进行选择。

　　(4)出钢口

　　出钢口在冶炼过程中和大气隔离开，其结构是用钢管做外套，内设耐火材料炉嘴，出口端有密封盖，出钢时取下盖板进行浇注。

　　(5)炉体倾动机构

　　等离子感应炉炉体倾动角度应大于90°，以便出净钢液。通常使用液压系统倾炉，也有用普通机械倾动装置的。

　　(6)等离子枪升降装置

　　等离子枪的升降通常釆用液压升降装置，以保证枪体的升降平稳。
