中间包用硅质绝热板的性能与分类

中间包绝热板主要由壁板、端板、底板、盖板和冲击板组成。由于所用部位不同，它们之间在性能上略有差别。使用绝热板作中间包村有如下优点：保温效果好，可降低出钢温度10C左右；中间包可不经烘烤而直接使用，可节约烘烤钢包燃料90%左右；与砖砌包相比，拆砌包可节省人工约70%,加快中间包周转；中间包永久层几乎不再修理，既可延长使用寿命，又可以降低耐火材料的消耗。硅质绝热板适用于一般钢种，对钢水质量要求高的钢种，应使用镁质绝热板。
连铸中间包用硅质绝热板的分类、理化指标、尺寸允许偏差及外观，现行国家行业标准YB4033-91规定如下：
硅质绝热板按使用部位分为衬板LGJ-1、冲击板LGJ-2和接缝材料LGJ-3三种牌号。牌号中的字母L、G、J为“连”、“硅”、和“绝”字汉语拼音第一个大写字母。
接缝材料粒度：小于0.25mm者100%。其中小于等于0.088mm者不小于90%.特殊的技术要求，由供需双方协议确定。

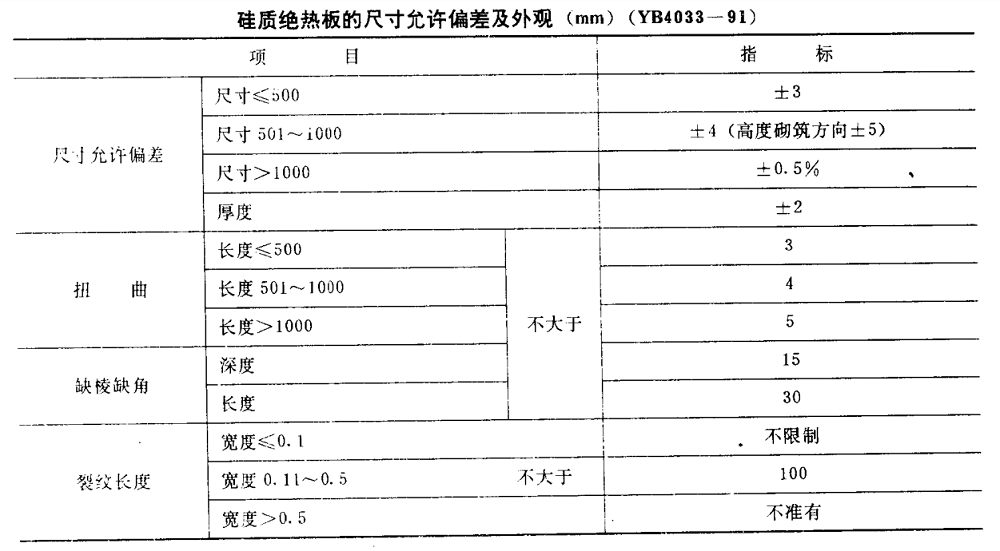

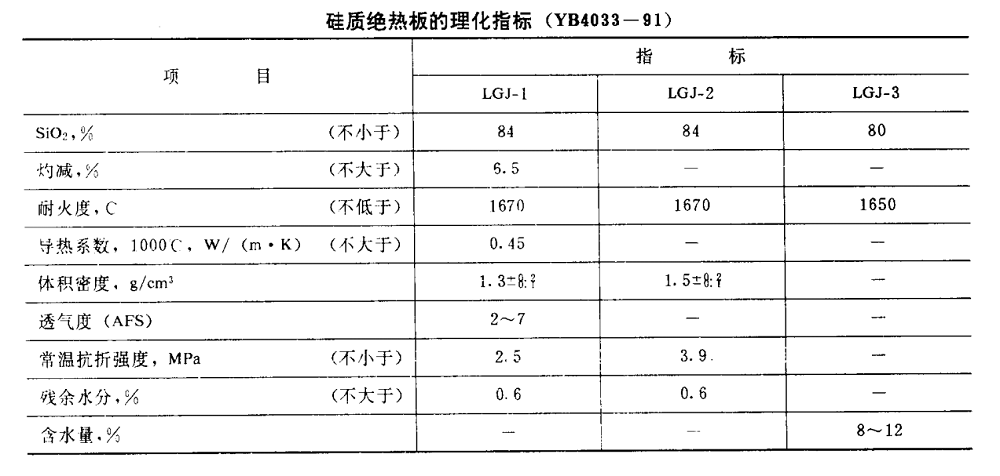

硅质绝热板的形状尺寸按需方提供的图纸协商确定。板的理化指标、尺寸允许偏差及外观见下表。
